Deskrizzjoni

Serje YP Elettro-Brejk tad-Diska Idrawliku

Applikazzjoni:

Il-YP Series Electro-Idrawliku Disc Brake huwa prodott tal-ibbrejkjar avvanzat b'ħafna-prestazzjoni, multi-funzjonali mgħammar b'karatteristiċi ta' qtugħ-li jinkludu ekwalizzazzjoni awtomatika ta' tneħħija taż-żraben u kumpens awtomatiku għall-ilbies tal-pad tal-brejk, li jiżgura manutenzjoni mingħajr sforz matul il-ħajja tas-servizz tiegħu; l-integrazzjoni ta 'swiċċijiet tal-limitu fakultattivi tippermettilha li twassal is-sinjali ta' protezzjoni ta 'interlock meħtieġa lis-sistema PLC ospitanti, li jagħmilha idealment adattata għal applikazzjonijiet ta' deċelerazzjoni u żamma (ipparkjar) ta 'ibbrejkjar fuq spettru wiesa' ta 'tagħmir modern speċjalizzat fuq skala kbira bħal makkinarju tat-tagħbija u ħatt, tagħmir ta' rfigħ u ġarr, installazzjonijiet metallurġiċi, makkinarju tal-minjieri u apparat tal-magni.

Karatteristiċi ewlenin:

L-apparat ta 'ekwalizzazzjoni tad-distakk taż-żraben li jingħaqad ma' xulxin u l-mekkaniżmu awtomatiku ta 'pożizzjonament taż-żraben iżommu spazju konsistenti bejn iż-żewġ żraben tal-brejk f'kull ħin mingħajr ebda aġġustamenti waqt it-tħaddim, u jeliminaw kompletament it-taħwid tal-kuxxinett tal-brejk fuq id-diska tal-brejk.
Il-berings li jillubrikaw lilhom infushom huma mwaħħla fil-punti ewlenin kollha tal-pern, u jeliminaw il-ħtieġa għal-lubrikazzjoni waqt is-servizz; dan id-disinn jiżgura effiċjenza għolja tat-trażmissjoni, attwazzjoni reattiva, u ħin ta 'ingaġġ tal-brejk ta' 0.25–0.4 sekondi.
L-apparat ta 'kumpens għall-ilbies tal-pad tal-brejk awtomatiku mingħajr pass jippreserva tneħħija kostanti taż-żraben u torque tal-ibbrejkjar matul il-ħajja tas-servizz, u jneħħi l-battikata ta' aġġustamenti manwali frekwenti.
Mibnija-fil-molol u skala tat-torque jippermettu torque tal-ibbrejkjar konvenjenti u aġġustabbli.
Il-pads tal-brejkijiet għandhom disinn ta' plagg-fil-bdil faċli, u noffru firxa ta' materjali tal-kuxxinett (inklużi għażliet semi-metalliċi u tal-metallurġija tat-trab) għall-utenti biex jagħżlu skont il-ħtiġijiet speċifiċi tagħhom.
Integrat mat-thruster tat-tip ġdid avvanzat tal-kumpanija tagħna-, il-brejk jagħti attwazzjoni reattiva u ħajja ta' servizz estiża.

product-848-309

Serje YP1.YP2.YP3

Serje YP11.YP21.YP31.YP32

Serje YP41

Apparat addizzjonali:

Apparat ta 'rilaxx manwali
Swiċċ tal-limitu tar-rilaxx (diżingaġġ): Jindika jekk il-brejk huwiex rilaxxat b'mod normali, u jista 'jipprovdi sinjali ta' protezzjoni interlock
Swiċċ tal-limitu għall-ilbies tal-kuxxinett tal-brejk: Jqajjem sinjal awtomatikament jew jipprovdi protezzjoni interlock meta l-użu tal-kuxxinett tal-brejk jilħaq il-limitu tal-limitu

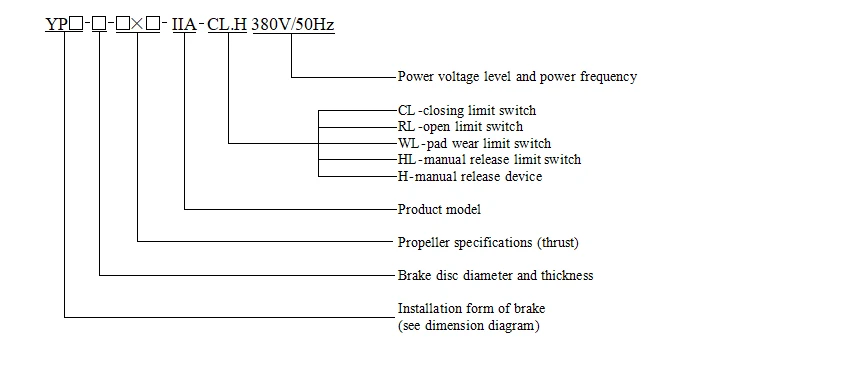

Denominazzjoni tal-Mudell

product-867-366

YP1, YP2 Serje Elettro-Brejkijiet tad-Disk Idrawliċi

YP1, YP2 Serje Dimensjonijiet Ġenerali u Installazzjoni

product-1200-870

Dimensjonijiet u Parametri Tekniċi tal-Brejk tad-Diska Serje YP1

Mudell ta 'thruster	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F		w	M		A1		A2		A3	C1		C2	T1		T2
																			A tip	B tip				Tip	B tip		A tip	B tip	A tip	B tip
Ed220-50	230	685	845	526	218	70	120	80	180	18	14	20	20	300		300	80		260	250	180		150	245	280	80	197	160	160	197
Ed300-50
Ed500-60																			300	250				260	320		254	194	194	254
Ed800-60
Dimensjonijiet relatati mad-diski tal-brejk								Parametri tekniċi (mm)
Dijametru tad-diska tal-brejk d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Thrusters li jaqblu										Dijametru tad-diska tal-brejk											Piż sħiħ tal-magna (kg)
								Mudell ta 'thruster			Qawwa (W)		Kurrent nominali (A)		Piż (kg)			315		355		400		450		500
315	20	0.7~0.9		235	120	117.5	58											Torque tal-ibbrejkjar massimu μ=0.4³⁾
355	20			275	160	137.5	78	Ed220-50			120		0.38		10			280		320									85
400	20			320	205	160	100	Ed300-50			250		0.78		14			400		450		500							88
450	20			370	255	185	125	Ed500-60			370		1.34		23					710		800		900		1000			94
500	20			420	305	210	150	Ed800-60			550		1.52		25					1150		1350		1560		1750			96

Dimensjonijiet u Parametri Tekniċi tal-Brejk tad-Diska Serje YP1

Thruster mudell	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F		W	M		A1		A2		A3	C1		C2	T1		T2
																			A tip	B tip				A tip	B tip		A tip	B tip	A tip	B tip
Ed500-60	280	965	1170	695	195	90	140	130	130	22	15	20	20	370		375	90		335	295	225		190	305	365	92	254	194	194	254
Ed800-60
Ed1250-60																			335	310				325	355		268	240	240	268
Ed2000-60
Ed3000-60
Dimensjonijiet relatati mad-diski tal-brejk								Parametri tekniċi (mm)
Dijametru tad-diska tal-brejk d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Thrusters li jaqblu										Dijametru tad-diska tal-brejk											Piż sħiħ tal-magna (kg)
								Mudell ta 'thruster			Qawwa (W)		Kurrent nominali (A)		Piż (kg)			450		500		560		630		710
450	30	0.7~1.1		350	200	175	105											Torque tal-ibbrejkjar massimu μ=0.4³⁾
500	30			400	250	200	130	Ed500-60			370		1.34		23			1000		1150		1350							166
560	30			460	310	230	160	Ed800-60			550		1.52		25			1600		1800		2120		2500					169
630	30			530	380	265	195	Ed1250-60			550		152		40			2500		2875		3350		4000		4500			185
710	30			610	460	305	235	Ed2000-60			750		1.98		40			4000		4500		5400		6300		7100			189
								Ed3000-60			900		2.21		42			4600		5300		6300		7300		8400			192

Nota

s=Distanza ta' tnaqqis taż-żarbun tal-brejk tal-ġenb-uniku.
d4= Dijametru estern massimu permissibbli tal-akkoppjar.
Il-koeffiċjent tal-frizzjoni jirrappreżenta l-valur medju għall-materjal tal-frizzjoni mqabbla.

Serje YP3 Elettro-Brejkijiet tad-Disk Idrawliċi

Serje YP3 Dimensjonijiet Ġenerali u Installazzjoni

product-1200-882

Dimensjonijiet u Parametri Tekniċi tal-Brejk tad-Diska Serje YP3

Thruster mudell	h1	H	H1	H2	H3	b	k	k1	k2	d1		n	n1	n2	F		W	M		A1		A2		A3	C1			C2	T1		T2
																				A tip	B tip				A tip	B tip			A tip	B tip	A tip	B tip
Ed1250-60	370	1115	145	880	345	120	160	180	180	27		20	30	50	410		460	110		340	310	286		240	340	370		113	268	240	240	268
Ed2000-60
Ed3000-60
Dimensjonijiet relatati mad-diski tal-brejk								Parametri tekniċi
Dijametru tad-diska tal-brejk d2	b1	S¹⁾		d3	d4 ²⁾	e	p	Thrusters li jaqblu											Dijametru tad-diska tal-brejk												Piż sħiħ tal-magna (kg)
								Mudell ta 'thruster			Qawwa (W)			Kurrent nominali (A)		Piż (kg)			630		710		800		900		1000		1250
630	30	0.7~1.3		500	310	250	170												Torque tal-ibbrejkjar massimu μ=0.4³⁾
710	30			580	390	290	210	Ed1250-60			550			1.52		40			3750		4500		5000		5600						302
800	30			670	480	335	255	Ed2000-60			750			1.98		40			6000		7100		8000		9100		10500				306
900	30			770	580	385	305	Ed3000-60			900			2.21		42			9000		10500		12000		13650		15600		20000		313
1000	30			870	680	435	355	Nota:1) s=distanza ta' tnaqqis ta' kull maduma tal-ġenb. 2)d4=dijametru ta' barra massimu permissibbli tal-akkoppjar. 3) Il-koeffiċjent tal-frizzjoni huwa l-valur medju tal-materjal tal-frizzjoni li jaqbel.
1250	30			1120	930	560	480

YP11, YP21 Serje Elettro-Brejkijiet tad-Disk Idrawliċi

YP11, YP21 Serje Dimensjonijiet Ġenerali u Installazzjoni

product-1200-814

Dimensjonijiet u Parametri Tekniċi tal-Brejk tad-Diska Serje YP11

Thruster mudell	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1		A2		A3	C1		c2	T1			T2
																						A tip	B tip		A tip		B tip	A tip	B tip
Ed220-50	160	545	685	360	195	52	200	80	150	14	15	15	20	230	270	52	185		190		135	215	255	65	197		160	160	197
Ed300-50
Dimensjonijiet relatati mad-diski tal-brejk								Parametri tekniċi
Dijametru tad-diska tal-brejk d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Thrusters li jaqblu								Dijametru tad-diska tal-brejk												Piż sħiħ tal-magna (kg)
								Mudell ta 'thruster		Qawwa (W)		Kurrent nominali (A)		Piż (kg)		250		280		315		355	400	450I		500
250	20	0.7~0.9		195	110	97.5	60									Torque tal-ibbrejkjar massimu μ=0.4³⁾
280	20			225	130	112.5	75	Ed220-50		120		0.38		10		200		230		260		300	345	395		445		53
315	20			260	160	130	92.5	Ed300-50		250		0.78		14		270		310		355		410	470	540		610		54
355	20			300	205	150	112.5
400	20			345	250	172.5	135
450	20			395	300	197.5	160
500	20			445	350	222.5	185

Dimensjonijiet u Parametri Tekniċi tal-Brejk tad-Diska Serje YP21

Thruster mudell	h	h1	H	H1	H2	H3		b	k	k1	k2	d1	n1	n2	F	w	M	A1		A2		A3	C1		c2		T1		T2
																		A tip	B tip				A tip	B tip			A tip	B tip	A tip	B tip
Ed500-60	20	230	750	925	510	248		70	260	145	145	18	25	35	330	360	90	285	240	225		175	275	335	85		254	194	194	254
Ed800-60
Dimensjonijiet relatati mad-diski tal-brejk										Parametri tekniċi
Dijametru tad-diska tal-brejk d2	b1	S ¹⁾		d3	d4 ²⁾		e	p		Thrusters li jaqblu									Dijametru tad-diska tal-brejk										Piż sħiħ tal-magna (kg)
										Mudell ta 'thruster			Qawwa (W)		Kurrent nominali (A)		Piż (kg)		355		400		450	500		560		630
355	30	0.7~1.1		275	145		137.5	72.5											Torque tal-ibbrejkjar massimu μ=0.4³⁾
400	30			320	190		160	95		Ed500-60			370		1.34		23		935		1085		1255	1425		1630		1870	135
450	30			370	240		185	120		Ed800-60			550		1.52		25				1600l		1850	2100		2400		2750	137
500	30			420	290		210	145
560	30			480	350		240	175
630	30			550	450		275	210
Nota: 1. s=Distanza ta' tnaqqis taż-żarbun tal-brejk tal-ġenb-uniku. 2. d4= Dijametru estern massimu permissibbli tal-akkoppjar. 3. Il-koeffiċjent tal-frizzjoni huwa l-valur medju għall-materjal tal-frizzjoni mqabbla.

YP31, YP32 Serje Elettro-Brejkijiet tad-Disk Idrawliċi

YP31, YP32 Serje Dimensjonijiet Ġenerali u Installazzjoni

product-1200-826

Dimensjonijiet u Parametri Tekniċi tal-Brejk tad-Diska Serje YP31

Thruster mudell	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1	A2	A3	C1			C2	T1		T2
																				A tip	B tip			A tip	B tip	A tip	B tip
Ed1250-60	280	820	860	610	405	90	320	180	180	27	24	25	35	390	430	105	295	295	240	335	360		105	268	240	240	268
Ed2000-60
Ed3000-60
Dimensjonijiet relatati mad-diski tal-brejk							Parametri tekniċi
Dijametru tad-diska tal-brejk d2	b1	S ¹⁾	d3	d4 ²⁾	e	p	Thrusters li jaqblu								Dijametru tad-diska tal-brejk											Piż sħiħ tal-magna (kg)
							Mudell ta 'thruster			Qawwa (W)	Kurrent nominali (A)		Piż (kg)		450	500	560	630	710	800		900		1000	1100
450	30	0.7~1.1	350	190	175	95									Torque tal-ibbrejkjar massimu μ=0.4³⁾
500	30		400	240	200	120	Ed1250-60			550	1.52		40		2700	3100	3550	4100	4700	5400						230
560	30		460	300	230	150	Ed2000-60			750	198		40		4300	5000	5750	6600	7600	8800						234
630	30		530	370	265	185	Ed3000-60			900	2.21		42					9700	11200	12800		14700		16500	18150	240
710	30		610	450	305	225
800	30		700	540	350	270
900	30		800	640	400	320
1000	30		900	740	450	370
1100	30		1000	840	500	420

Dimensjonijiet u Parametri Tekniċi tal-Brejk tad-Diska Serje YP32

Thruster mudell	h1	H		H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1	A2	A3	C1			C2	T1		T2
																					A tip	B tip			A tip	B tip	A tip	B tip
Ed3000-80	280	845		890	625	405	90	320	180	180	27	24	25	35	390	430	105	295	295	240	335	360		105	268	240	240	268
Dimensjonijiet relatati mad-diski tal-brejk								Parametri tekniċi
Dijametru tad-diska tal-brejk d2	b1	S ¹⁾	d3		d4 ²⁾	e	p	Thrusters li jaqblu								Dijametru tad-diska tal-brejk											Piż sħiħ tal-magna (kg)
								Mudell ta 'thruster			Qawwa (W)	Kurrent nominali (A)		Piż (kg)		450	500	560	630	710	800		900		1000	1100
450	30	0.7~1.1	350		190	175	95									Torque tal-ibbrejkjar massimu μ=0.4³⁾
500	30		400		240	200	120	Ed3000-80			900	2.21		42				10800	2500	14400	16500		8900		21200		236
560	30		460		300	230	150	Nota s=Distanza ta' tnaqqis taż-żarbun tal-brejk tal-ġenb-uniku. d4= Dijametru estern massimu permissibbli tal-akkoppjar. Il-koeffiċjent tal-frizzjoni huwa l-valur medju għall-materjal tal-frizzjoni mqabbla.
630	30		530		370	265	185
710	30		610		450	305	225
800	30		700		540	350	270
900	30		800		640	400	320
1000	30		900		740	450	370
1100	30		1000		840!	500	420

Serje YP41 Elettro-Brejkijiet tad-Disk Idrawliċi

Serje YP41 Dimensjonijiet Ġenerali u Installazzjoni

product-1200-888

Dimensjonijiet u Parametri Tekniċi tal-Brejk tad-Diska Serje YP41

Thruster mudell	h1	H	H1	H2		H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1		A2		A3	C1		C2	T1		T2
																		A tip	B tip				A tip	B tip		A tip	B tip	A tip	B tip
Ed4500-80	370	1105	1140	850		375	120	160	180	180	27	28	40	50	465	460	120	375	330	310		265	410	445	126	325	290	290	325
Dimensjonijiet relatati mad-diski tal-brejk								Parametri tekniċi
Dijametru tad-diska tal-brejk d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Thrusters li jaqblu									Dijametru tad-diska tal-brejk											Piż sħiħ tal-magna (kg)
								Mudell ta 'thruster			Qawwa (W)		Kurrent nominali (A)		Piż (kg)		630		710		800		900		1000	1250
630	30	0.7~1.3		500	295	250	170										Torque tal-ibbrejkjar massimu μ=0.4³⁾
710	30			580	375	290	210	Ed4500-80			1100		2.8		45		15000		17400		20000		23000		26000	33600		410
800	30			670	465	335	255
900	30			770	565	385	305
1000	30			870	665	435	355
1250	30			1120	915	560	480
Nota s=Distanza ta' tnaqqis taż-żarbun tal-brejk tal-ġenb-uniku. d4= Dijametru estern massimu permissibbli tal-akkoppjar. Il-koeffiċjent tal-frizzjoni huwa l-valur medju għall-materjal tal-frizzjoni mqabbla.

Ħarsa ġenerali tal-prodott

Serje YP Electro-Prinċipju tat-Tħaddim tal-Brejk tad-Diska Idrawliku: Fil-każ ta' nuqqas ta' enerġija għat-tagħmir ospitanti, l-unità tas-sewqan tal-brejk (thruster) titlef ukoll is-saħħa u tieqaf topera. Il-forza tar-rebbiegħa tar-rebbiegħa tal-brejk imbagħad tiġi trażmessa lill-pads tal-brejkijiet permezz taż-żewġ armi tal-brejkijiet, li tikkawża li l-kalibru tal-brejk jeżerċita forza speċifikata ta 'ikklampjar u jiġġenera torque tal-ibbrejkjar, u b'hekk tinkiseb azzjoni tal-ibbrejkjar. Meta l-mekkaniżmu ospitanti jerġa' jinxtegħel, it-thruster jipproduċi forza tal-ispinta biex testendi l-virga tal-imbottatura. Dan iġġiegħel ir-rebbiegħa tal-brejk biex tikkompressa aktar, li mbagħad tikkawża li l-armi tal-brejk jinfirxu 'l barra b'mod bilaterali. Bħala riżultat, il-pads tal-brejk jinżel mid-diska tal-brejk, il-forza tal-ikklampjar u t-torque tal-ibbrejkjar jiġu eliminati, u l-istat tal-ibbrejkjar jiġi rilaxxat.Din is-serje tal-brejkijiet hija adattata ħafna għal applikazzjonijiet ta 'ibbrejkjar ta' deċelerazzjoni u jżommu (ipparkjar) f'firxa wiesgħa ta 'tagħmir, inkluż makkinarju ta' tagħbija u ħatt ta 'skala kbira moderna, speċjalizzati ta' tagħbija u ħatt, tagħmir għall-irfigħ, tagħmir għall-irfigħ, makkinarju għall-irfigħ u l-ħatt. makkinarju, makkinarju tal-inġinerija, kif ukoll turbini tar-riħ u conveyor belts.
