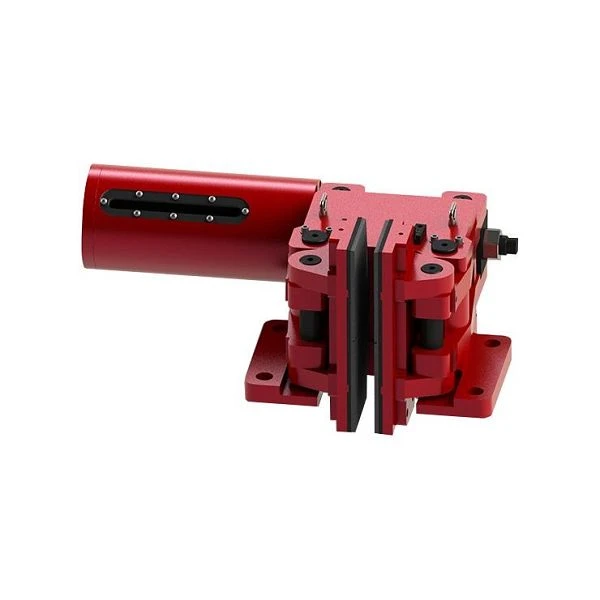

Brejkijiet idrawliċi tal-industrija

L-adozzjoni ta 'disinn normalment magħluq, billi sserraħ fuq molla ta' diska ddisinjata apposta biex tapplika l-forza u l-brejk, u tirrilaxxa permezz ta 'drive idrawliku. Matul it-tħaddim normali, is-sistema idrawlika tipprovdi pressjoni biex tikkompressa r-rebbiegħa tad-diska u tirrilaxxa l-brejk;

Ibgħat l-inkjesta

Deskrizzjoni

Sbd -CSikurezza tas-Serje brejk

Mudell ta 'tifsira

product-1005-552

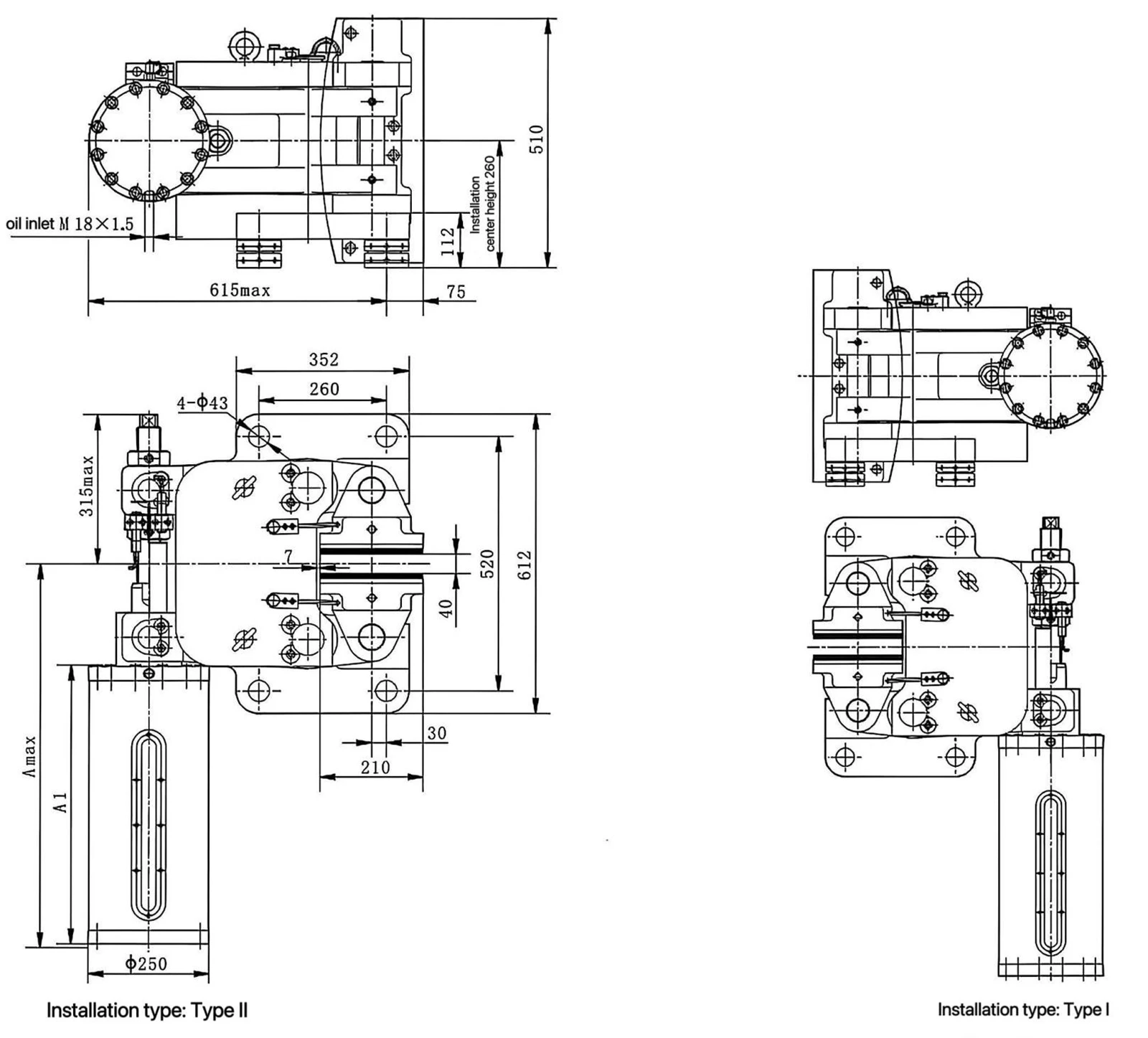

Dimensjonijiet ta 'dehra u installazzjoni

product-1617-1462

FiDijagramma ta 'stallazzjoni

product-1464-1092

Torque tal-ibbrejkjar: M=μ × D1 × F (nm)

Fil-formula: μ - Valur tal-Kalkolu tal-Koeffiċjent tal-Frizzjoni μ =0.35

d1- Ikkalkula d-dijametru tal-frizzjoni tad-diska tal-brejkijiet, d 1= d-220 (mm)

F - Forza tal-ikklampjar totali waqt l-ibbrejkjar (kn)

Nota: 1) D - Diska tal-Brejk Dijametru D akbar minn jew daqs 1800 (mm)

2) D2- Dijametru massimu permess ta 'barra taċ-ċilindru jew hub ta' konnessjoni, d 2= D-500 (mm)

Daqstabella

Mudell	Amax	A1

SBD 250-C	595	378

SBD 365-C	790	570
SBD 425-C	790	570

Serje SBD Sigurtà Brake Parametri tad-dejta

Mudell tal-Prodott	Forza tal-ikklampjar klassifikata	Forza tal-ibbrejkjar	Distanza unilaterali ta 'ritmu ta' madum	Pressjoni tax-xogħol taċ-ċilindru taż-żejt	Żejt taċ-ċilindru tal-ftuħ tal-volum taż-żejt	Piż
SBD250-C	250	180	1-2	8	275	660
SBD365-C	365	262	1-2	8	275	720
SBD425-C	425	306	1-2	9.5	275	730

Nota: 1) Il-brejkijiet tas-sigurtà SBD250-C, SBD365, u SBD425-C huma l-mudelli oriġinali ta 'SBB250, SBB365, u SBB425 Serje ta' Brejkijiet tas-Sigurtà {. 2) koeffiċjent tal-frizzjoni =0.35}

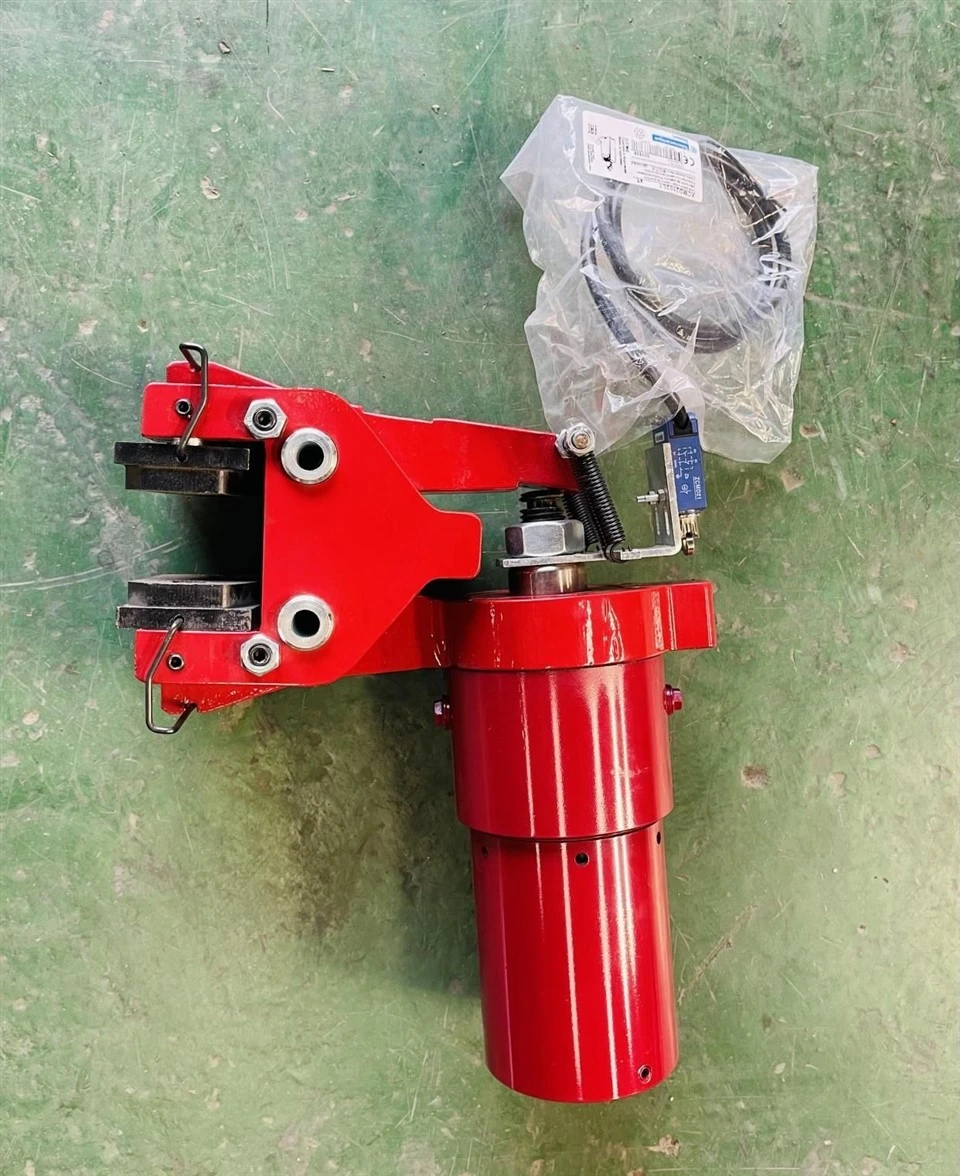

Introduzzjoni tal-Prodott

L-SBD - C Brejk tas-Sigurtà tas-Serje huwa mmexxi mill-idrawliku normalment magħluq għoli - apparat tal-ibbrejkjar tal-qawwa, użat prinċipalment għall-ibbrejkjar tax-xaft baxx - veloċità, b'konformità mal-istandard JB / T 10917-2008. L-adozzjoni ta 'disinn normalment magħluq, billi sserraħ fuq molla ta' diska ddisinjata apposta biex tapplika l-forza u l-brejk, u tirrilaxxa permezz ta 'drive idrawliku. Matul it-tħaddim normali, is-sistema idrawlika tipprovdi pressjoni biex tikkompressa r-rebbiegħa tad-diska u tirrilaxxa l-brejk; Meta s-sistema idrawlika titlef il-pressjoni jew isseħħ sitwazzjoni ta 'emerġenza, ir-rebbiegħa tad-diska tirrilaxxa l-enerġija, timbotta l-komponenti tal-brejkijiet biex iżżomm sewwa d-diska tal-brejkijiet u tikseb l-ibbrejkjar. Adattat għal dijametru tad-diska tal-brejkijiet akbar minn jew daqs 1800mm, forza tal-ibbrejkjar ta '108KN-306KN, u pressjoni tax-xogħol taċ-ċilindru ta' 9.5MPa jew 8MPa.
